SCB-1821

product_icon1
product_icon2
product_icon3
product_icon4
product_icon5

1U机架式网络设备,Intel® Xeon® E 系列 (Coffee Lake-S)/第八代 Core i7/i5/i3 处理器搭配C246 PCH网络系统,支持 DDR4 最大至64GB,4 PCIe x8 插槽用于扩展网卡模块,Console,2 USB 2.0,2GbE,2.5”或3.5” SATA HDD/SSD,CF,m-SATA

Overview
Specifications
Download
Options
Key features
  • 支持第八代Intel® Core i7/i5/i3 and Xeon E3(Coffee Lake-S)处理器
  • 2通道,DDR4 2400/2666MHz内存,最高64GB
  • 2x RJ45 GbE端口,支持4x NIC扩展模块
  • 1x riser卡用于PCIe x8 (x4信号)扩展槽到后部
  • 1 x 2.5/3.5”HDD/SSD,1 x mSATA,1 x CF
Status : available

SCB-1821 是基于 Intel® Xeon® E 系列(Coffee Lake-S)/第八代Core i7/i5/i3 处理器开发的 1U 机架式网络系统设备。

SCB-1821 支持双通道 DDR4 Non-ECC、无缓冲 DIMM(高达 2666MHz),最大内存容量高达 64GB。SCB-1821 拥有 24 个 PCI Express 通道,最多可支持 4 个 NIC 模块,支持多个以太网模块托架以实现灵活的端口配置;如 1/10/25/40 千兆光纤、带 BYPASS 功能或不带 BYPASS 功能的千兆电口。最大能力的以太网端口高达 24 GbE 端口。

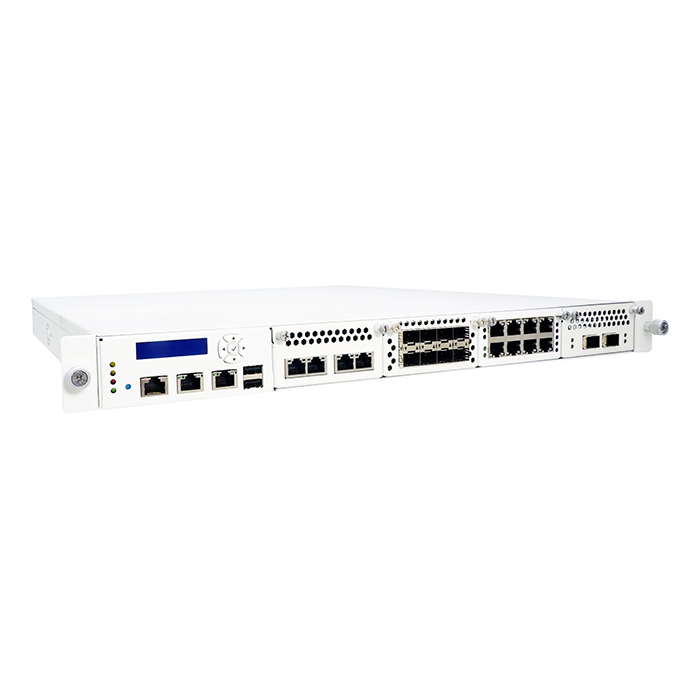

SCB-1821 强大的 IO 元件包括两个管理以太网端口,一个console端口,两个USB 2.0 端口,一个带键盘的图形 LCD 模块(5 键)、用于power/HDD/2 x GPIO的LED。此外,SCB-1821 还支持 1 个 2.5” 或 3.5” SATA HDD/SSD,板载一个m SATA和CompactFlashTM II型插槽,用于基本网络存储应用。

Specifications
处理器系统
CPU
支持单路Intel® Xeon® E系列(Coffee Lake-S)/第八代Core i7/i5/i3处理器,LGA 1511
芯片组
Intel® C246 PCH
DMI
高达8GT/s
BIOS
AMI® UEFI BIOS
内存
技术
双通道,非ECC,无缓冲,DDR4-2666MHz内存
容量
高达64GB,带4个DIMM插槽
扩展
板载扩展槽
4x PCI-E x8插槽用于扩展NIC模块
1x PCI-E x8插槽用于标准PCI-E插槽(可选)
网络
GbE网络
2x RJ45 GbE端口
存储
SATA
1x 2.5”或3.5” SATA HDD或固态硬盘
CompactFlash插槽
1x m-SATA插槽
m-SATA
1x CompactFlash II型
I/O
USB
外置:2x USB 2.0端口
内置:1x USB 3.0 (插针)
串口
1x RJ45 Console端口(COM1)
1x内置5x2插针(COM2)
电源
瓦特
1U250W ATX 单电
1U冗余300W ATX电源(可选)
物理参数与环境
形态
1U机架式
LED
1x Power LED (绿色)
1x HDD LED (红色)
2x Status LED (绿色/黄色,通过可编程 GPIO)
尺寸 (W x D x H)
440mm (W) x 480mm (D) x 44mm (H)
(17.3”W x 18.9”D x 1.73”H)
工作温度
工作: 0 ~ 40°C ( 32 ~ 104°F )
存储温度
-20 ~ 75°C (-4 ~ 167°F)
湿度
10 ~ 85%相对湿度,非工作,
无凝结
重量
10kg
认证
CE/FCC认证
Download
数据表
2019-09-03
1
Windows10
Optional
Optional
R386A
采用Intel XL710-BM1 芯片,无转接驱动程序,具有4x10 GbE SFP+端口的扩展模块
R405A
采用Intel i350-AM4芯片,具有4个SFP GbE 端口的扩展模块
R406A
采用Intel I350-AM4 芯片,具有4个RJ45 GbE 管理网口、两对 Gen 3 bypass的扩展模块
R509A
采用Intel XXV710芯片,具有2x25GbE ZSFP+ 端口扩展模块
