SCB-1706

product_icon1
product_icon2
product_icon3
product_icon4
product_icon5

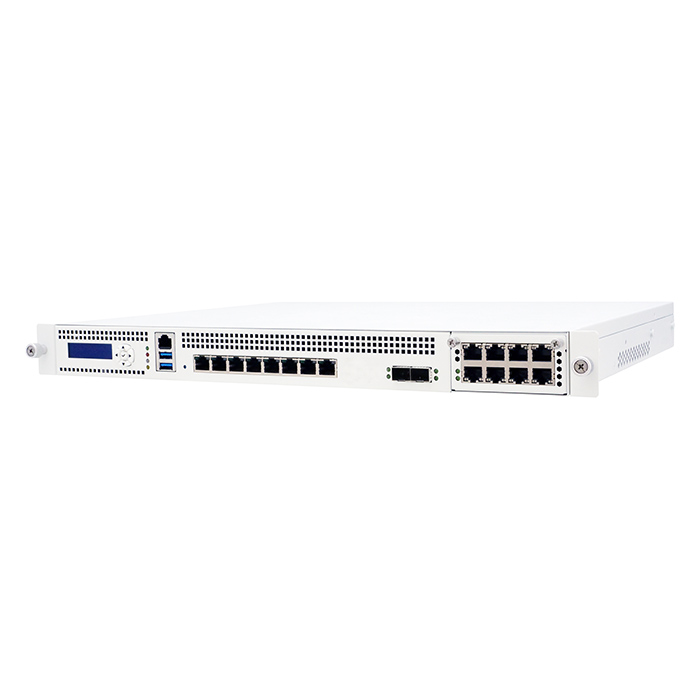

1U 机架式网络设备, Intel® Atom C3000 (Denverton-NS) 处理器网络系统,8x Copper GbE,2x SFP+ 10GbE,eMMC 8GB,mSATA,SATA,PCIe x8

Overview
Specifications
Download
Options
Key features
  • Intel® Atom C3000 (Denverton-NS)处理器
  • 双通道DDR4 ECC 2133/2400 MHz内存,最大支持128GB
  • 最多16个GbE端口
  • 2x 10G SFP+ GbE and最大可达6x 10G SFP+
  • 具有 2 个 USB 3.0、2.5"/3.5" SATA HDD 托架、mSATA 插槽和Console端口的扩展 I/O
  • Intel® Quick Assist用于硬件加密加速
Status : available

SCB-1706 是基于 Intel® Atom™ C3000 处理器系列的 1U 机架式高性能网络系统设备。新一代平台提供强大的CPU运算能力,CPU核心高达16核,支持Intel® Quick Assist技术、标准PCIe插槽、扩展以太网模块、SATA3和USB3.0。

SCB-1706 通过 Intel® Atom™ 处理器增强了计算性能、系统响应能力,支持四个 DDR4 2400MHz UDIMM/ECC UDIMM/RDIMM,最大内存容量高达 128 GB。凭借 20 个 PCIe Express 通道,SCB-1706 能够支持多达 1 个 NIC 模块以及多个以太网模块托架,以实现灵活的端口配置;例如 10G SFP+、GbE SFP 和 GbE Gen 3 BYPASS 功能支持。

SCB-1706 的各种 I/O 元件包括一个console 端口、两个 USB 3.0 端口、带有 5 个功能按钮键盘的 LCM 模块,用于power/HDD/2x GPO的 LED。此外,SCB-1706 支持 1 个 SATA 3.5” 或 2.5” HDD/SSD,eMMC,mSATA 或 CompactFlash™(可选)插槽,用于基本网络存储应用。

Specifications
处理器系统
CPU
Intel® Atom C3000 (Denverton-NS) 处理器
BIOS
AMI® UEFI BIOS
内存
技术
共4x DIMM,支持DDR4 1866/2133/2400 MHz UDIMM/ECC UDIMM/RDIMM
容量
高达128GB
扩展
板载扩展槽
1x PCI-E x8插槽用于以太网模块或
1x PCI-E x8 golden finger用于标准PCI-E插槽(可选转接卡)
网络
GbE网络
LAN1~8: Intel I350-AM4通过2x PCIe x4
LAN Bypass
LAN3~8:3对Gen3 Bypass
存储
SATA
1x内置2.5”/3.5” SATA HDD托架
eMMC
eMMC 5.1 8GB,最大可达64GB (可选)
mSATA
1x mSATA全尺寸
I/O
USB
外置:2x USB3.0
内置:2x USB 2.0带插针
串口
1x RJ45 Console端口 (COM1)
1x内置5x2插针(COM2)
电源
瓦特
1U ATX 150W单电
物理参数与环境
形态
1U机架式
LED
1x Power LED (绿色)
1x HDD LED (红色)
1x Bypass LED (黄色)
1x Status LED(绿色/黄色)
尺寸(W x D x H)
440 mm (W) x 363mm (D) x 44mm (H)
(17.3” W x 14.3” D x 1.7” H)
工作温度
0 ~ 40°C ( 32 ~ 104°F )
存储温度
-20 ~ 75°C (-4 ~ 167°F)
湿度
10 ~ 85%相对湿度,非工作
无凝结
重量
5kg
认证
CE/FCC认证
Download
数据表
2019-09-03
1
Windows10
Optional
Optional
R469A
PCIe x4插槽,4 RJ45端口,2对Gen 3 bypass
R470A
转接卡
DK001
电缆开发工具包:
46L-CO5204-00跨越2M
46L-DB9200-01零调制解调器电缆2M
46L-EC5200-00以太网5类电缆2M
46L-IPS200-00 KBMS电缆,15CM
46L-IUSB2B-00 USB电缆,25CM
46L-IVGA01-00 VGA电缆,20CM
46L-RJDB91-00 RJ-45至DB-9电缆2M
